首页 > 供应产品 > SM-1600L 大截面端轴式主动成圈机 盛世机械

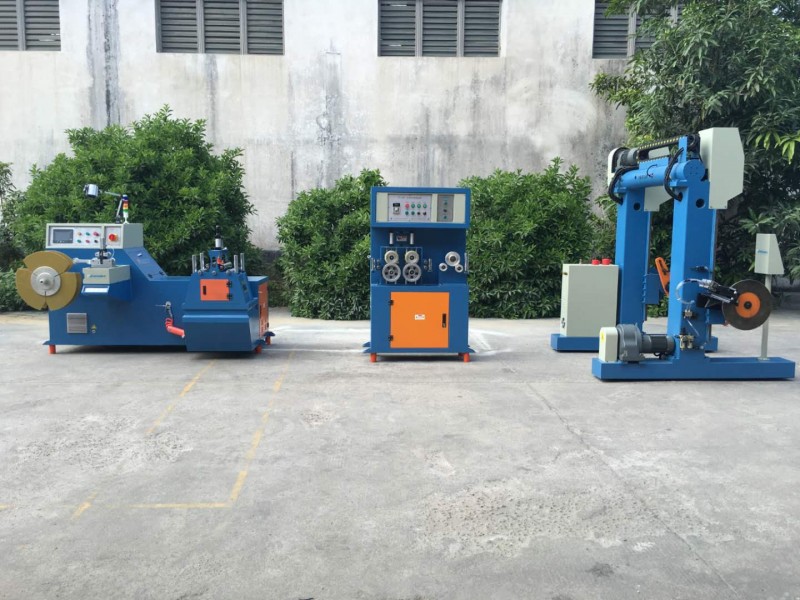

SM-1600L 大截面端轴式主动成圈机 盛世机械
点击图片查看原图
<
产品: 浏览次数:2SM-1600L 大截面端轴式主动成圈机 盛世机械
品牌: 盛世
产品型号: SM-1600L
产品用途: 专用于RVS两芯线精密绞合之用,RVS电线全称铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,多用于消防系统,也叫消防线. 简称双绞线,俗称“花线”。
适用行业: 电线电缆生产
放线盘规格: PN800
加工定制:
单价: 195000.00元/台
最小起订量: 1 台
供货总量: 1000 台
最后更新: 2020-06-18 09:57
 询价
详细信息
用途:
专用于RVS两芯线精密绞合之用,RVS电线全称铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,多用于消防系统,也叫消防线. 简称双绞线,俗称“花线”。
设计原理:
本机型采用主动放线,其中一股线是从外部放线,由主轴A进线经过弓带,再从主轴B出线,线材经过两个主轴导轮(即两个触点),采用了“跳绳”原理,一扭一退实现100%无扭;另一股线从内部摇篮放线直接从主轴B出线完全无扭,两股线同时经过主轴B出线端的分线板,再经过外部固定眼模完成绞合。整套设备由放线、绞合、引取、储线、成圈五部分组成,在使用上真正做到了省时间、省人力、省空间。为了减少换线、接线麻烦,内外绞合盘全部采用φ800mm线盘,完全避免线材浪费现象。




各部主要技术参数:

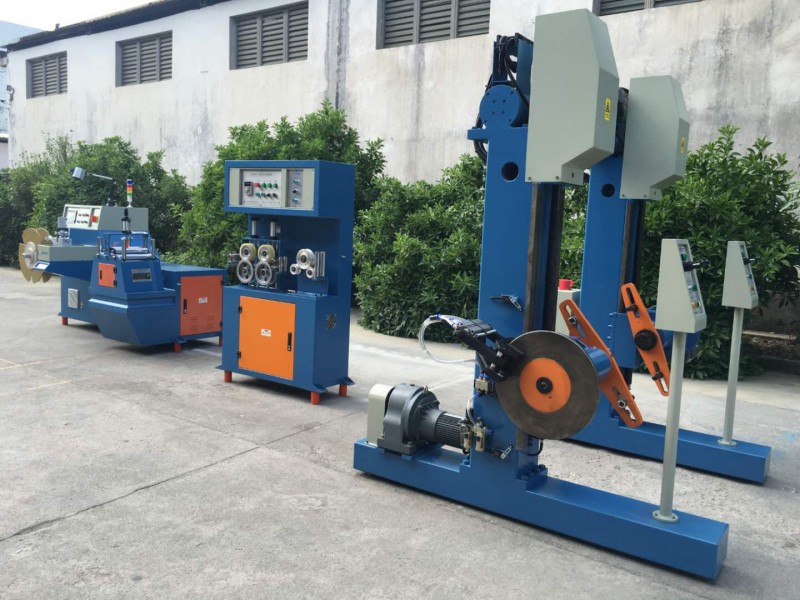

<1> Φ800mm动力放线架
1、型式: 无轴式.正面操作。
2、动力: 7.5HP-4P AC士林马达+蓝海华腾变频器
3、剎车方式:采用20KG电磁制动剎车器.
4、上轴方式:斜板手推上轴,搭配4T分离式液压升降控制。
5、放线系统:采用台湾TRUMP精密传感器
6、顶轴方式: 一边固定顶锥,一边活动顶锥,手动丝杆顶轴.
7、放线盘规格:PN800
8、蓄线缆采用铝合金∮200MM U型槽。

<2> Φ800mm RVS高速合股绞线主机
1、线盘规格:适用φ800mm*600mm*φ80mm冲压铁轴或机用胶轴。
2、放线张力:采用无摆杆运算控制动力放线,实现实时整机运行状态采样数据,张力大小可调;内外断线保护由系统采样智能检出,断线、松线或空盘时自动停机报警。
3、机体:优质方通与钢板组焊,经长时间退火后加工而成,长期使用不变形。
4、主体结构:主轴轴承实行特殊布局并经特殊润滑,降低轴承运行摩擦温度和噪音,大大提高轴承使用寿命,且转体严格经过精密动平衡处理,确保运行稳定,达到快速提升生产效率之要求。
5、主轴材质:选用40cr煅打件,经一系列热处理和多次加工成形,所有配合部位和键槽均进行硬化处理,拆装时不受损,经久耐用。
6、其他轴类:所有轴类配合部位全部经过研磨和表面硬化处理,运行时耐磨,使用寿命长。
7、轴承座:所有轴承支座全部进行调质处理并严格按照允许公差加工,提高设备性能,保证运行正常稳定。
8、导轮:所有导轮(过线轮、引取轮)沟槽镀硬铬,光滑耐用,避免做线损伤,确保产品质量。
9、轴承:全部采用NTN日本原装进口名牌产品,确保转体运行稳定,提高工作效率。
10、电器:采用台湾士林、施耐德等,保证设备工作正常。
11、主机刹车:20kg.m电磁刹车器。
12、上下线轴:1.5kw-4P-1:25减速电机操作安全方便。
13、绞向:“S”型或“Z”型任意。
14、本机所有同步带,同步轮均采用14M型,保障机器运行平稳,延长使用寿命。
15、给线径:φ2mm~6mm。
16、绞距:20~100mm,在触摸屏上设定。
17、控制系统:三菱PLC+威纶触摸屏。
18、门禁:采用气缸一键自动开合,设备启动必须是在关闭防护门的前提条件下才允许。
19、驱动:绞弓:11kw交流电机+变频器控制调速。
放线:KAF57-15.22-Y3KW-4P-180-A交流电机+变频器控制调速。
20、转速:最高转速1800R/min。

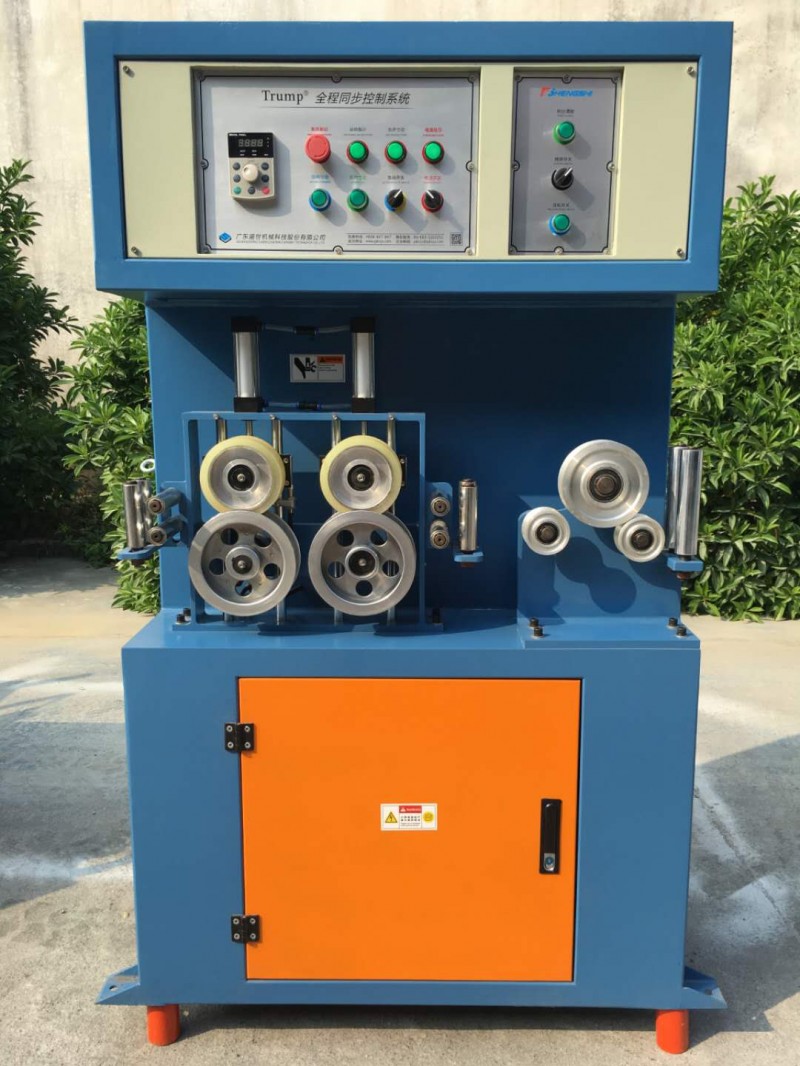

<3>.Φ350mm 双轮牵引机
1、型式:双轮式3+4沟引取轮,上轮驱动。
2、轮径:Φ350mm。
3、引取轮材质:铝合金铸造精密加工。
4、牵引轮做动平衡处理工作平稳。.
5、适合线径:8mm(Max) 。
6、线速:10m/min-100m/min(Max),与主机连动控制。
7、牵引动力 :2HP*8P AC士林马达+蓝海华腾变频器。

<4>.Φ200mm*7.5米卧式储线架
1、型式:水平式张力储线装置,长7.5米。
2、架高1800mm, 2根150mm*100mm立柱+紧固装置成型.
3、储线方式:采用1组固定缓冲轮和1组活动缓冲轮
4、储线轮径:Φ250mm,材质:铸铝合金精密加工。
5、储线轮沟底宽度:8-10mm,11沟对12沟,蓄线量约110m;
6、动力:强力卧式齿轮减速AC马达2HP*4P,马达减速比1:30.
7、张力调整方式:(台制)POC-10kg磁粉离合器+钢丝索滚轮装置
8、联动:角度控制与卷取机连动;并能自动调整张力.
9、速度控制:由一组变位器检出,反馈到成圈速度,蓄线量较大时,成圈速度自动增快,蓄线量较少时,成圈速度自动减慢,正常运转时,储线活动轮始终稳定在设定位置,换轴时仅在瞬间微量位移,后又立即自动回归至设定位置。

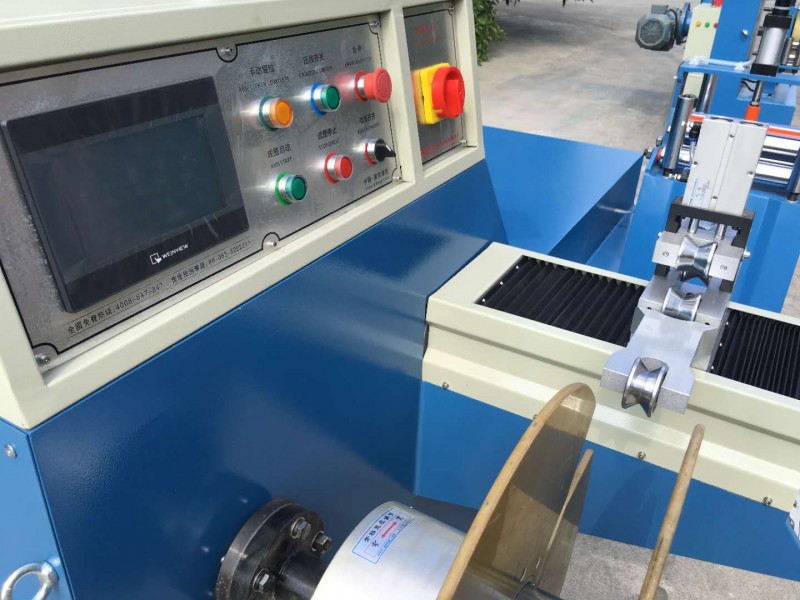

<5>.Φ450mm微电脑伺服成圈主机
1、7寸威纶触摸屏控制,可使您更容易的操作机器。
2、本机采用伺服马达旋转系统可使排线动作更协调,线卷更美观。
3、此机械有自动侦测错误功能,当有问题时,会发出警讯提醒操作者。
4、微电脑内存可储存99种不同线卷规格,当您需要变更产品规格时,只要读取已储存之规格数据即可,不需调整机械结构,使操作更简便。
5、型式:双轴式。
6、排 线 系 统:台达伺服马达/ECMA-C20807RS,台达伺服器/ASD-B2-0721-B
7、主 机 转 速:400转/分。
8、适用线径:ø4.0mm-ø14.0mm
9、成圈盘尺寸:外径ø450mm*筒径ø150mm*宽度40mm-100mm(可任意用户选配)
10、计米装置:采用高精度高脉冲电子式计米器,光电译马器(台湾阳明)感应自动衍算,精确度0.2%
11、计米轮与压轮都采用单向轴承,线材只能前进而不能后退。
